Re: Arduino 電界強度計 自作教室 - JA1JON

2016/06/10 (Fri) 20:17:25

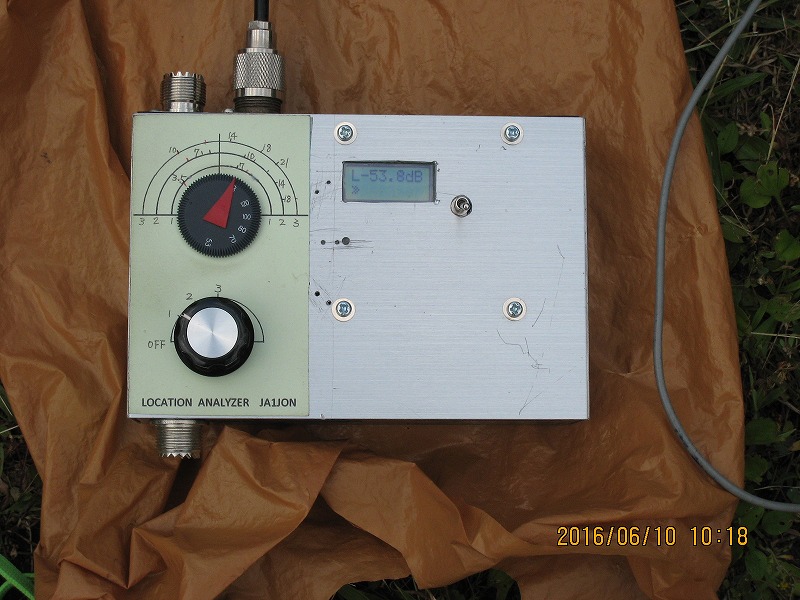

４段式コリニアアンテナです。測定場所は上古沢緑地です。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/06/10 (Fri) 20:10:56

２ｍ用４段コリニアが出来ました。
５月から取り掛かっていて、最初は同軸交差型３段から始めましたが、性能が出ずスタブ式（位相ｴﾚﾒﾝﾄ式）に変更して、やっと完成です。自作電界強度計を使って比較したところ、ＧＰ比５ｄＢｍでした。目標の６ｄＢｍには一歩届かず。
今回の測定で分かったことは、測定アンテナと非測定アンテナの間隔を数十波長以上空けないと、正しいこ測定ができないという事でした。
１０波長程度では、コリニアとＧＰの差は見られませんでした
電界強度計は、今回の測定に合わせて同調回路を通さず直接入力できるよう改造しました

Re: Arduino 電界強度計 自作教室 - JA1AMN

2016/03/16 (Wed) 11:35:48

KDAさん、

仰るとおりでした。

電池と本体をビニールの袋に入れて
アルミホイルで包んでみました。

結果は明白で、430MHz50w送信で、-47.6dbmが-44.5と
大幅に改善されました。
7MHz100wでは全く表示が変わらず安定しています。

ご指南に感謝しています。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/03/16 (Wed) 10:01:22

AMNさん
プラケースでも良いですけど、すぐそばで V / UHF ハンディ機等から電波を出されるとログ・アンプ出力から OP アンプを通ってマイコンの AD コンバータまでの間に電波が飛び込んで、表示が狂います。
1m 以上離れれば問題ないみたいですから、そこだけ注意してください。

Re: Arduino 電界強度計 自作教室 - JA1AMN

2016/03/15 (Tue) 22:14:33

HB9CVに5wのキャリアで

フロント　+7.0dbm
バック　　+1.1dbm
サイド　　-3.2dbm

2エレANTではそこそこの性能？

電界強度計をTXから0.7m離して放置したとき　-49dbm

430MHz GP接続　-47dbm
50MHz HB9CV -47dbm(西向き)

G5RV FP=2.8m エレメント10mx2 ハシゴフィーダー5m
18MHz -44dbm 7MHz -38dbm 1.9MHz -48.5dbm
でした。7MHzは599++のCWが出ていた影響？

送信時UHF50wで12dbm UP 1.9MHz 100wで3.5dbm UP
でした。

これからケーシングを考えますがプラケースでも良いかな？

KDA 岩崎さん mni tks !

Re: Arduino 電界強度計 自作教室 - JA1AMN

2016/03/15 (Tue) 21:30:35

50MHz測定用アンテナ

設置場所：当局のHB9CVから8.7m東側のJR相模線沿い。
電車架線(吊金具のある2本の平行電線)から約5m西。

120°のV型DP　FP=4m SWR=1.2(50.2MHz)

フィールドノイズ

東西向き（大和、秦野方向） -40～-42dbm
南北向き（茅ヶ崎、座間方向）-44～-45dbm

この差はFM横浜の電波の故かと思われます。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/03/04 (Fri) 18:40:34

ちょっと機会があったので、Arduino Uno に使われているマイコン・チップだけを実装したマイコン側ボードを使って消費電流を測定してみました。
結果は消費電流が今までの半分以下になり、アナログ・テスターで測ったところ、21.75mAと22.25mAの間を変動していました。電流が増えているところが測定しているところです。少ないところは動作がWait状態になっているところです。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/24 (Wed) 08:08:30

ＫＤＡさん

お手数ですが、書き換えをお願いします。

日時等詳細はメールで連絡します。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/02/24 (Wed) 00:21:43

JONさん
もし、Arduino IDE を PC にインストールしてあるのならばスケッチを送りますので、コンパイル・ダウンロードを実行してみてください。
インストールしてなければ、お預かりできれば書き換えます。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/23 (Tue) 17:26:11

ＫＤＡさん

6.5mAは大きいですね。やってみる価値はあります。

中華製Arduinoは遠慮しておきます。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/02/23 (Tue) 08:56:02

JONさん
消費電流を測定してみました。
こちらに載せてあります。
http://sdr-de-bcl.blog.so-net.ne.jp/2016-02-22
測定を0.5秒間隔にすると、6.5mAくらい消費電流が減りました。
また、中華マネシタArduino Unoだと52mAくらいまで下がります。
もし、必要ならArduino Unoを中華マネシタArduino Unoに交換します。たぶん取り付け穴も同じはずなので、そのままケースに入ると思います。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/20 (Sat) 09:28:25

測定アンテナです

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/20 (Sat) 09:24:31

７ＭＨｚ各種アンテナの測定

岩田山公園にEFHA（ﾂｴｯﾌﾟﾗｲｸ)、DP7R、VCHを持ち込み電界強度の比較を行いました。

各被測定ｱﾝﾃﾅの概要
EFHA：端点給電型ｱﾝﾃﾅ。ｴﾚﾒﾝﾄ長20mの両端をベンドし、水平部は11m、地上高5m。水平偏波、打上角90度
DP7R：第一電波の超短縮DP、全長3.5m、地上高4m。水平偏波、打上角90度
VCH：ｺｲﾙ付き4mの垂直ｴﾚﾒﾝﾄと地面と水平に張ったｶｳﾝﾀｰﾎﾟｲｽﾞ。垂直偏波、打上角30度

測定ｱﾝﾃﾅは同調回路付きｽﾓｰﾙﾙｰﾌﾟです

岩田山公園は丘の上にありJOTU（横浜FM)の影響を受けますので、測定ｱﾝﾃﾅをJOTUが最小になり、かつ、被測定ｱﾝﾃﾅからの信号が最大になる角度と位置に設置しました。測定ｱﾝﾃﾅと被測定ｱﾝﾃﾅの間隔は60m（1.5波長）にしました。
測定：被測定ｱﾝﾃﾅに２Wのｷｬﾘｱを入れ、それから放射される電界を測定する。
測定結果
　EFHA：-18.2ｄBm
　DP7R：-29.0ｄBm
　VCH（ｶｳﾝﾀﾎﾟｲｽﾞ前側）：-11.6ｄBm
　VCH（ｶｳﾝﾀﾎﾟｲｽﾞ後側）：-8.8ｄBm

この結果より
・EFHAとDP7Rの10dB差は受信機のＳにして３つの差。実感とほぼ一致します。
・EFHAとVCHの差は意外でした。実際に国内通信に使用するとEFHAがVCHにＳ３つ程度優っていますが逆の結果になりました。原因は打ち上げ角（垂直放射ﾊﾟﾀｰﾝ）にあるのかな
・もう一つ分からないのが、VCHのｶｳﾝﾀｰﾎﾟｲｽﾞが前にある方が後ろにあるより信号が強いはずですが、それが逆になっています。
＊水平偏波と垂直偏波の比較は、あまり意味がないかもしれませんね。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/15 (Mon) 12:22:53

ＵＳＢから電源供給すると、５０ｍＡ程度は流れるようですね。
私は外部電源コネクターから供給していますので、マイコンボード内部のレギュレーター回路を通過するので、電流も多めになるのかと思います。
００６Ｐの容量は放電終止電圧を7.0Vとすると290mAhですので、70mA流れますと、使用時間は4時間となります。
単三ｱﾙｶﾘ（950mAh）に乗せ換えを検討中ですが、ｽﾍﾟｰｽ不足で難しいです。
表示間隔は現状の0.1秒間隔で良いと思います（年を取ると、せっかちになるそうですから！！）

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/02/15 (Mon) 09:49:53

ちょっと大きいですね。
ログアンプが8mA(Typ)、LCDが1mA(Max)、OPアンプが静止時で150μA、Arduinoがだいたい20～40mAですので普通なら50mA以下ぐらいの筈です。
表示の間隔を0.1Secにしていますが、応答が悪くなっても良ければ、これを0.5Sec間隔とかにすると消費電流を落とせると思います。

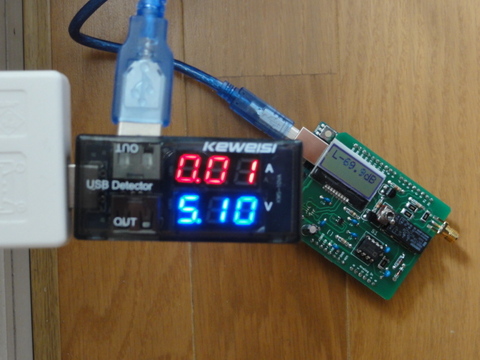

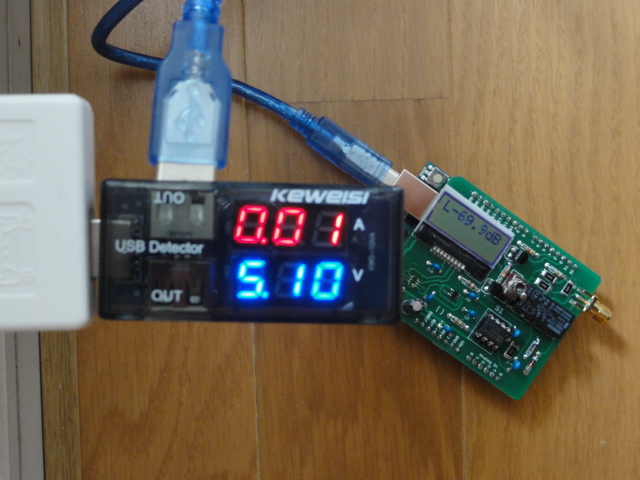

念のため、こちらでUSB電圧、電流計で見ると、最低桁が10mAのせいもあり、10mAと20mAの間を繰り返しています。これは少し少なすぎるので、あまりあてにできないかもしれません。
JONさんのご都合が良ければ、どこかで表示間隔を変えて消費電流の違いをテスターで測りましょうか。
あとは互換基板を使って動作に必要なマイコンだけにすれば消費電流は約8mAくらいまで下げられます。
他にクロックを下げても消費電流は下げられますので、必要なら対応しますからご連絡ください。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/14 (Sun) 22:36:19

消費電流が大きい？

電池(006P　9V）が短時間で消耗するので、電池電流を測定したところ、７０mA流れていました。　電源の＋－間の抵抗はアナログテスター100Ωレンジで3000Ω、逆極性にすると∞でした。
皆様のところはいかがですか。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/14 (Sun) 22:11:30

フィールドノイズ－３５ｄＢｍの原因

高松山稜線に登り、アンテナを大山山頂方向に向けたところ、最大－１３ｄＢｍを表示しました、
横浜ＦＭ　８４．７ＭＨｚ５ＫＷの影響と思われます。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/02/08 (Mon) 19:47:02

JONさん
どんどん活用して成果を出されているようで、スゴイです。
実際のアンテナ特性測定結果が楽しみです。
やはり電界強度計を実用的にするには、前段に同調回路が必要そうですね。
それにしてもフィールドでの電界強度が高いのにビックリです。
なお、LCDディスプレイの桁数の問題で単位をdBで出していますが、SGでキャリブレーションしていますから正確にはdBmです。 それで-35dBmはすごいノイズですね。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/08 (Mon) 13:19:10

測定には周波数を確認するための受信機が必要。

受信機で測定する信号を捕まえて、アンテナ同調回路のPVCを調整して感度最大にします。そのあと切り替えスイッチで電界強度計に切り替えて測定する。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/08 (Mon) 13:12:15

アンテナ同調回路部分

トロイダルコイルとポリバリコンの直列同調です

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/08 (Mon) 13:07:58

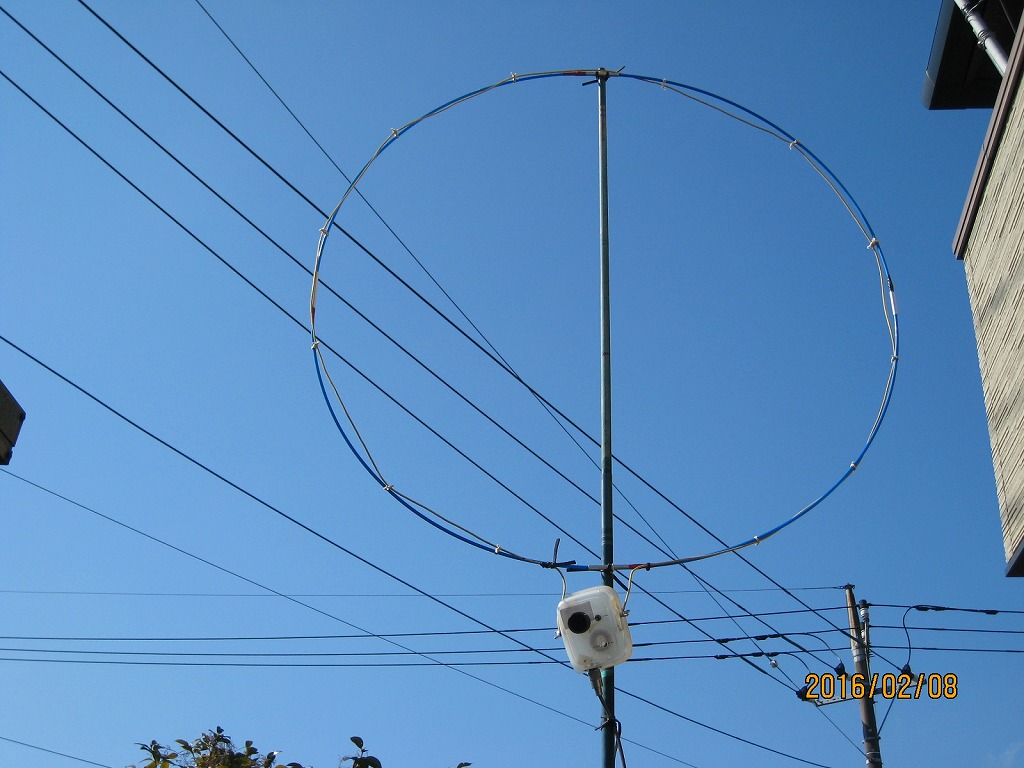

ピックアップ用ループアンテナ

直径１ｍのﾙｰﾌﾟｱﾝﾃﾅを作り、家から１５０ｍ程度離れた草地で動作テストをしました。家から５Ｗのキャリアを出して測定しましたが、全く測定できませんでした。その時のフィールドのノイズは、－３５ｄＢ程度で、自宅室内より相当高いレベル。

そこで、ﾙｰﾌﾟｱﾝﾃﾅを同調回路として使い、周波数選択性を持たせることにしました。
その結果、目的の周波数の信号のレベル差を確認できるようになりました。
　　キャリアなしの時のレベル　　　　－５３～ー５５ｄＢ
　　キャリアあり　ｱﾝﾃﾅ角度０度で　　－４０ｄＢ
　　キャリアあり　ｱﾝﾃﾅ角度９０度で　－４９ｄＢ　　　
　　（ｱﾝﾃﾅ角度によるﾚﾍﾞﾙ差は、ｽﾓｰﾙﾙｰﾌﾟの指向性と一致）

電波暗室と異なり、ﾌｨｰﾙﾄﾞにはいろいろな電気的ノイズがあふれています。そのような中で電界強度を測定するには、信号の入口に周波数選択制を持たせることが必要と感じました。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2016/02/03 (Wed) 17:18:13

JONさん
素晴らしいですね！

１００均で　ブリキ缶2個を購入しているのですが　デザインがまとまらず　止まっています　
今回非常に良い参考品が見られましたので　ありがたく思います。

後日詳細をご教示下さい。
　

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/03 (Wed) 16:48:34

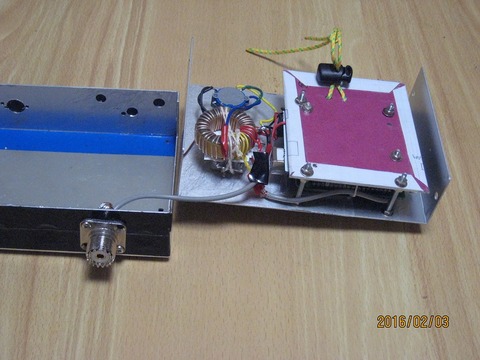

内部構造　その１

タカチのYM-150使い古しケースを再利用しました。

ケースの蓋に吊り天井を付け、そこに基板と電池を収めました。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/03 (Wed) 16:33:59

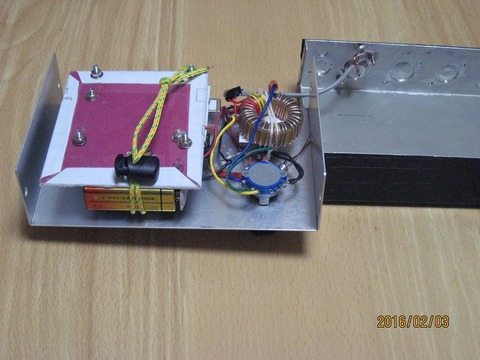

内部構造　その２

ﾄﾛｲﾀﾞﾙｺｲﾙの固定に悩みました。

PVC（ﾎﾟﾘﾊﾞﾘｺﾝ）に背負ってもらうことで解決。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/02/03 (Wed) 14:27:17

JONさん
凄い。カッコいい。
私もケース加工を考えよう。
アース周りの扱い、参考にさせていただきます。
どうも有り難うございました。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/02/03 (Wed) 10:42:45

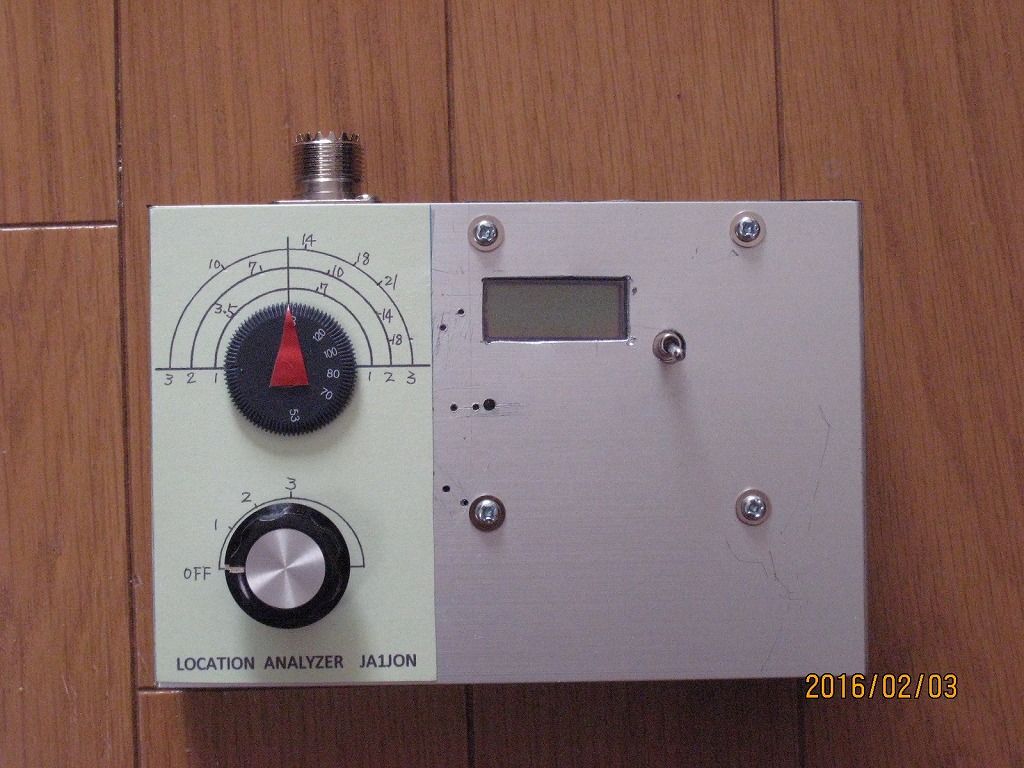

何とかカタチになりました

入力にポリバリコンとトロイダルコイルによる同調回路を設け、リンクコイルで結合しています。
同調周波数範囲は3.5～24MHｚまでカバーしています。

基板のケースへの接地は取らないほうがよさそう。
接地するとﾉｲｽﾞﾌﾛｱｰﾚﾍﾞﾙが15dB程度増加しました。

あとは、フィールドへ出て試すだけです。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/01/19 (Tue) 10:05:35

皆さん、
カッコよくケースに入りましたらば、ぜひ見せてください。

Re: Arduino 電界強度計 自作教室 - JA1JON

2016/01/17 (Sun) 21:47:33

ＫＤＡさん　各局

今日は有難うございました。
久し振りに拡大鏡をかけて、半田鏝を握りました。
部品が余る？ハプニングがありましたが、無事最後までたどり着けました。
後は、ケースに収める作業が残っていますが、格好良く仕上げたいと思います。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2016/01/17 (Sun) 18:47:32

KDAさん　
参加の皆さん　
ありがとうございました。

思ったより早く出来上がりました。
楽しかったですね、
今度は　各自のパッキングですね！

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/01/17 (Sun) 17:18:25

参加された各局、どうもお疲れ様でした。
全員無事に完成できて良かったです。
SG を使ってキャリブレーションしていますから、0.2dBから0.4dBの誤差で電界を測定できます。
アンテナ特性の確認等にご活用ください。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/01/11 (Mon) 20:21:18

HVLさん
連絡メールがエラーになってしまいます。
何かメールのトラブルが起きているようです。
連絡できるメール・アドレスを教えてください。
よろしくお願いします。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2016/01/09 (Sat) 14:26:44

KDAさん　了解しました。

当日も　宜しくお願い致します。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2016/01/08 (Fri) 10:23:54

はい
予定取りで考えています。
ちょっと体調を崩していて準備が進んでいませんが、
後でメールで連絡を差し上げますので
よろしくお願いします。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2016/01/07 (Thu) 21:38:34

JR1KDA さん

1月17日予定どうりでしょうか？
宜しくお願い致します。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/11/19 (Thu) 01:48:28

FMLさん
了解です。
表面実装部品を基板に実装して後でお渡しします。

会場は、NDH/佐藤さんに睦合北公民館 小会議を1/17(日) 10:00-15:00 で予約していただきました。

場所が不便なところなので、希望の方は本厚木駅から公民館まで車でご一緒しましょう。

Re: Arduino 電界強度計 自作教室 - JA1FML

2015/11/18 (Wed) 07:43:15

KDAさん

いつでもOKと思っていましたが、1/17はカメラのインストラクター講座が入っていました。　1/17は他の方々の都合がよろしいようですので、私は残念ながら欠席となりますがそのままお進め下さい。

準備されたパーツは他に欲しい方がおられましたら譲っても結構ですし、或いは後で自分で組み立てますので、そのまま頂いても結構です(できればパーツ一式頂きたいですが）。

宜しくお願い致します。　

Re: Arduino 電界強度計 自作教室 - JA1JON

2015/11/17 (Tue) 22:34:27

ＫＤＡさん　こんばんは

１月１７日　ＯＫです

Re: Arduino 電界強度計 自作教室 - JA1AMN

2015/11/15 (Sun) 19:26:17

KDAさん、

17日空けておきます。

はんだこて共々よろしくお願いいたします。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/11/15 (Sun) 11:43:54

HVLさん、よろしくお願いします。
これで、
WIBさん、JONさん、AMNさん、FMLさんの４人とHVLさんとで用意したセットは終了となりました。
もし、他にも参加希望の方がおりましたらば、セットの追加を考えますが、パーツを追加購入しないといけません。

HVLさんは1/17でOKなようですが、
WIBさん、JONさん、AMNさん、FMLさん
いかがでしょうか？

Re: Arduino 電界強度計 自作教室 - JA1HVL

2015/11/15 (Sun) 11:26:08

KDAさん
1月17日　了解いたしました　よろしくお願いいたします。

Re: Arduino 電界強度計 自作教室 - JA1HVL

2015/11/15 (Sun) 11:22:51

KDAさん
1月10日参加希望いたします
よろしくお願いいたします
先日UNOが丁度入る金属ケースを見つけました
厚みが３ｃｍと薄いですが加工は容易だと思います

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/11/15 (Sun) 10:46:31

皆さん
済みません。
1月9日に帰省する用事があり、ちょっと10日に間に合うように戻れません。
違う日で公民館の空きを探していますが、1月は日曜日が空いていません。
他の公民館でも探してみます。
候補は1月17日か31日です。
24日は例年、恒例の新年会がありそうなので外しています。
今のところ、南毛利公民館が1/31で終日空いていますが、他のところなかなか続けて空いていません。
場所が不便ですが、睦合北公民館 小会議室が1/17で終日空いています。
皆さんのご都合を教えてください。
よろしくお願いします。

Re: Arduino 電界強度計 自作教室 - JA1JON

2015/11/15 (Sun) 01:46:07

ＫＤＡさん

お世話になります。
１月１０日了解です

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/11/14 (Sat) 02:04:19

AMNさん
60Wでは少し大きいので、もう少し小さいものを当日持参するようにしますので、それを使ってください。

Re: Arduino 電界強度計 自作教室 - JA1AMN

2015/11/13 (Fri) 23:56:14

各局さん、

昔は電子機器製造ラインではんだ付けラインの管理や指導をしていましたが、細かいものは苦手です。

60wのこてでも出来ますか？

よろしくお願いします。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2015/11/13 (Fri) 12:14:26

KDAさん　
１月１０日を開けておきます。
（不都合な方があれば　変更も可）
宜しくお願いします。

AMNさん
アラディゥーノUNO（マイコンのセット部）
汎用品（秋月Ver）をキットで造りました
（先に写真をUPしたもの）
動作が確認できれば　此れを親機として
使って下さい。
センサー部を今回作成するようですので！

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/11/12 (Thu) 19:50:27

　皆さん、1月10日で大丈夫ですか？

そろそろ佐藤さんに依頼しようと思います。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2015/11/10 (Tue) 22:37:31

KDAさん
お手数をお掛けいたしますが　宜しくお願い致します。

当日汎用の基板（秋月製）も持参しますので　確認を
お願いします。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/11/10 (Tue) 13:11:09

WIBさん、JONさん、AMNさん、FMLさん
次の自作教室は年明けの1月10日(日)にしようかと思います。
まだ小鮎公民館の会議室をこの前と同じ時間で取れそうですので。
もし、問題なければ佐藤さんに予約をお願いしようと思います。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/28 (Wed) 17:47:36

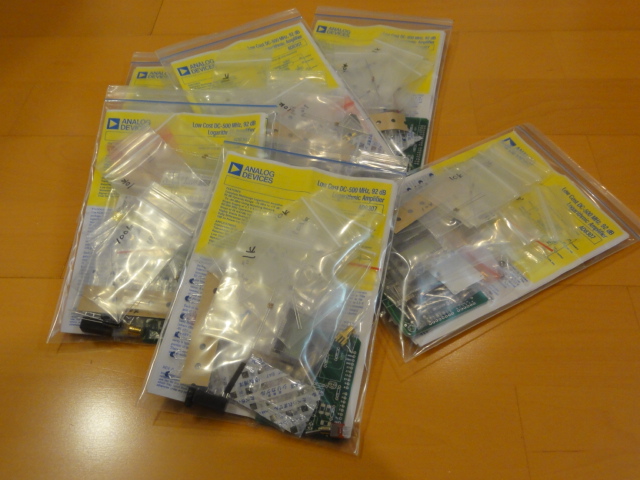

先日用意した電界強度計セットの組み立て説明書を作りました。
こちらに置いてあります。
https://dl.dropboxusercontent.com/u/88331368/Arduino_FSM_Assy_Man.pdf
まだ、間違いや分かりにくいところがあるとは思いますが、見てみてください。
もし、何かあればフィードバックをお願いします。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/26 (Mon) 09:25:43

WIBさん、JONさん、AMNさん、FMLさん
お待たせしていて済みません。
今、組み立て説明書を作っていますので、もう少し待ってください。組み立て説明書が出来たら、皆さんのご都合を確認して製作教室を行いましょう。
マイコンのプログラムも手抜きのところがあったので、少し直してから自作教室を開きたいと思いますので、もうちょっと待ってください。
よろしくお願いします。

Re: Arduino 電界強度計 自作教室 - JA1JON

2015/10/24 (Sat) 16:50:26

ＫＤＡさん

詳しい説明有難うございました。
色々な使い方が出来そうで、完成後のお楽しみです。

表面実装部品のはんだ付け、ルーペ片手にやってみます。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/24 (Sat) 12:16:34

JONさん

①屋外の広場で移動用アンテナの電界強度の相対比較測定とか、放射パターンの測定に使うことを想定していますが、そのような使い方はできるでしょうか？
⇒ 屋外で使う場合、基板と電池をケースに入れて使う方が良いと思います。そうすれば屋外でも使えると思います。ケースは金属ケースが良いので、市販のケースを探してみていただけないでしょうか。

②同調回路が無いようですが、近くで無線を運用している局の電波をひろうこともあるでしょうね？
⇒ アンテナから直接ログ・アンプに入力していますので、その場所での総電界強度を見ています。入力側に同調回路を入れれば希望の周波数の電界強度を測れますが、同調回路は外付けになります。なお、ログ・アンプの入力側は５０Ωになっています。

③電界強度の表示はどのような方法ですか？
上段にデジタル数値を表示し、下段に８段階のバーグラフ表示になっています。
SGから分かっている値の出力を入れて、マイコンで読み込んだ時の値を記録して、表示を校正する事も出来るようにプログラムは組んだのですが、まだデバッグしていません。それができるとある程度正確な値が出ると思います。
参考までに中古SG Agilent 8648Aで測った時のブログのURLを書いておきますので、見ていただければ思います。
http://sdr-de-bcl.blog.so-net.ne.jp/2014-11-28-2

表面実装の抵抗とOPアンプは良ければ事前に基板に実装しておきまあすので、あとの組み立てはそんなに難しくはないです。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/24 (Sat) 11:56:04

WIBさん
これはどこの互換基板でしょうか？
秋月で売っている秋月製の互換基板とは異なるようです。もしかしたら、新しいのが出たのかもしれません。
表面実装ICは見たところ、問題なくついているように見えます。今度の自作教室で拡大鏡と表面実装用の道具一式を持って行って確認してみますね。

Re: Arduino 電界強度計 自作教室 - JA1JON

2015/10/24 (Sat) 00:55:49

ＫＤＡさん　こんばんは

２，３おしえて下さい。

①屋外の広場で移動用アンテナの電界強度の相対比較測定とか、放射パターンの測定に使うことを想定していますが、そのような使い方はできるでしょうか。
②同調回路が無いようですが、近くで無線を運用している局の電波をひろうこともあるでしょうね
③電界強度の表示はどのような方法ですか

それから、はんだ付けが細かな作業になりそうですが、老眼鏡と拡大鏡が必要ですね（私の場合）

Re: Arduino 電界強度計 自作教室 - JA2WIB

2015/10/23 (Fri) 14:43:45

互換基盤の写真です。　

ピンボケですけど！

価格的にも半額以下だし　表面実装のICが上手に半田付け出来れば　基板だけ購入しても　良いかな？と　

Re: Arduino 電界強度計 自作教室 - JA2WIB

2015/10/23 (Fri) 14:40:25

KDAさん
有難うございます　先に作った基盤（キィーヤー）に５Vを入力するのにKDAさんが使っていた　小さな基板が気になって　探してみました。

互換基盤にはUSB⇔COMの変換回路が含まれて居ます、写真（添付）の様　に半田付けが上手く行きませんし　未だ　動作確認も出来ていません。
（この部分が上手く半田付けできれば　安価だし他には難易は無いので　良いかな～～と）

今度の講習会で確認をしていただきたいと思います。
　Unoの完成品も購入してきたので　次の製作会には支障は無いのですが。

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/23 (Fri) 10:25:49

WIBさん
秋月の互換基板にはUSBインターフェースが付属しているはずですが、それが不足しているのでしょうか？
秋月の互換基板にはICSPというプログラムするためのインターフェースが外部に引き出されています。それを使うとこの前のキーヤーをプログラムする事も出来るはずです。
試した事は無いのですけど。
でも、秋月の互換基板を使って、同じくUSBインターフェースを付けていない秋月の互換基板をプログラムした事はあります。
私のブログに書いて置いた筈なんですけど。
ありました。ここに書いています。
http://sdr-de-bcl.blog.so-net.ne.jp/2013-10-01-2
でも、情報が少ないですね。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2015/10/21 (Wed) 22:26:06

久しぶりに　アキバに行ってきました。

秋月の店の様子が変わって　引き出し棚から　部品を
探さなければならず　又、少し価格も上がって居る様
子、数量割引も少なくなっていました。

アッ！そう　Arduino　Uno Rev-3ユニットそれに　
互換基盤（部品セット＋プリント板）合計￥1.3Kも
購入してきました　用意万端です。

ただし　シリアル⇔USB変換基板は欠品だそうで残念！

　

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/20 (Tue) 19:48:00

WIBさん
はい、それで大丈夫です。
あと、接続のUSBケーブルは付属していないですが、１本くらいはお持ちですよね？
通常のA/Bコネクタを使う大きいコネクタのケーブルです。

Re: Arduino 電界強度計 自作教室 - JA2WIB

2015/10/20 (Tue) 09:38:36

KDAさん

秋月で販売している　Arduino　Uno　Rev３　此れを
用意すれば良いですか？

Re: Arduino 電界強度計 自作教室 - JQ1NDH

2015/10/17 (Sat) 16:24:40

ＫＤＡさん

ご丁寧に説明して頂きありがとうございます。

大変失礼しました、早い話がArduinoとAndroidを勘違い（早合点？）してしまいました・・・m(_ _)m

今年の夏に初めて買ったデータ端末（電話出来ないのでスマホではない）で使えるのであれば便利だな～と思ったもので・・・(^ ^;

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/17 (Sat) 11:25:32

NDHさん

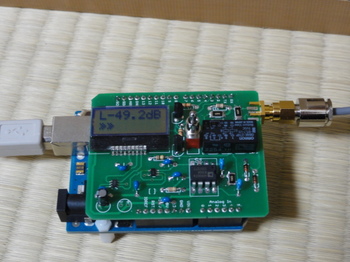

この基板は、写真のようにArduinoというマイコンボードにピギーバックして使います。
ですので、Arduinoというマイコンボードがあれば他は必要ありません。
前回のK3NGキーヤーでは、Arduinoマイコンボードの機能も一緒に自作基板に作りこんでいましたが、今回のボードは、本来のピギーバック仕様で作っています。

Arduinoのプログラム作成とダウンロードにはＰＣが必要で、ＰＣとはUSBで接続します。ただし、使う時にはＰＣは必要ありません。
もし、ロギングなどの機能を実現しようとするとＰＣが必要になるかもしれません。

Re: Arduino 電界強度計 自作教室 - JQ1NDH

2015/10/17 (Sat) 08:21:43

ＫＤＡさん

私のシムフリー端末 ASUS ME572CL (Android 4.4.2) でも動作しますか？

ちなみにデータ通信のみに使用してます（電話はガラケー使用）

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/16 (Fri) 21:00:50

AMNさん
はい、マイコンの経験が無い方でも作れます。
周波数とかの切り替えはありません。
ICの特性そのままに使っています。
あるのは入力段に入れるアッテネーターの切り替えだけです。

Re: Arduino 電界強度計 自作教室 - JA1AMN

2015/10/16 (Fri) 20:20:21

ど素人の私にも作れますか？

ぜひ1台欲しいです。

周波数帯は切り替え式でしょうか？

Re: Arduino 電界強度計 自作教室 - JR1KDA

2015/10/16 (Fri) 19:57:42

JONさん
皆さんが集まれるように土日というか、メインは日曜日で考えています。
これから年末にかけて公民館の利用も増えるでしょうけど、前回と同じく小鮎公民館の会議室での開催にしたいと思います。
時期は、希望者の人数とArduino互換機を持っていない方にArduino互換機を用意しないといけないので、その数とかがはっきりして準備にかかる時間が分かってから決めたいと思います。
基板に1/2Wのチップ抵抗４個と5Pinの表面実装型OPアンプ１個を付けないといけないので、その作業時間も含めて考えます。

完成後の動作確認には、出力値が分かるSGを使い、実際に作った電界強度計で出力を表示させ、値が合ってるかを見てみようと思います。
ただ、基板むき出しで使うと、検出回路への回り込みがあるので金属ケースに入れた方が良いかと思います。この辺りは、作る時までに考えたいと思います。

Re: Arduino 電界強度計 自作教室 - JA1JON

2015/10/16 (Fri) 18:54:45

参加希望です

土日でしたら参加できます

Re: Arduino 電界強度計 自作教室 - JA2WIB

2015/10/16 (Fri) 10:51:12

KDAさん　
ご配慮有難う御座います。
是非　作成してみたいですので宜しくお願いします。
